創業以来COB基板の生産で培ってきました技術をもとに、
現在では、全生産量の80%以上を半導体向け基板で占めております。これにより業界でも稀な半導体線基板メーカーへと転換し、世界の半導体アッセンブリーメーカー様より絶大なる信頼を受けるに至りました。
こうした優れた製品は、創造力豊かな人材とクリーンな環境により生まれております。

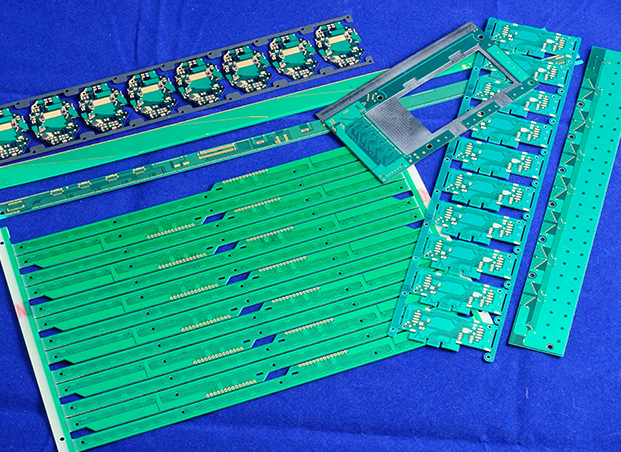

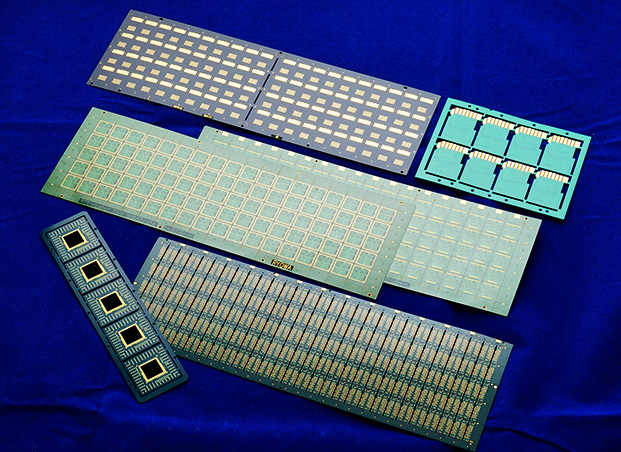

製品仕様PRODUCT SPECIFICATIONS

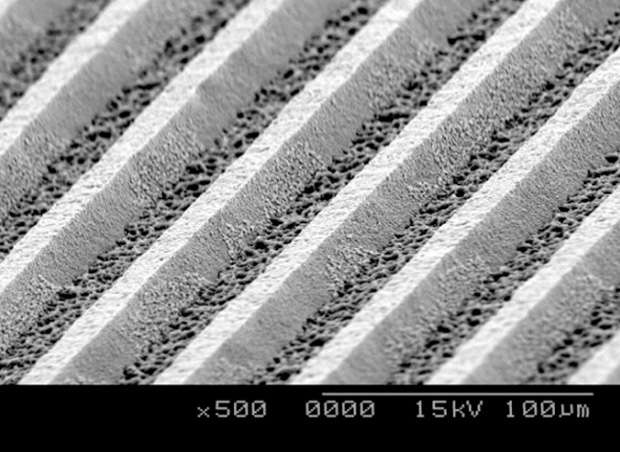

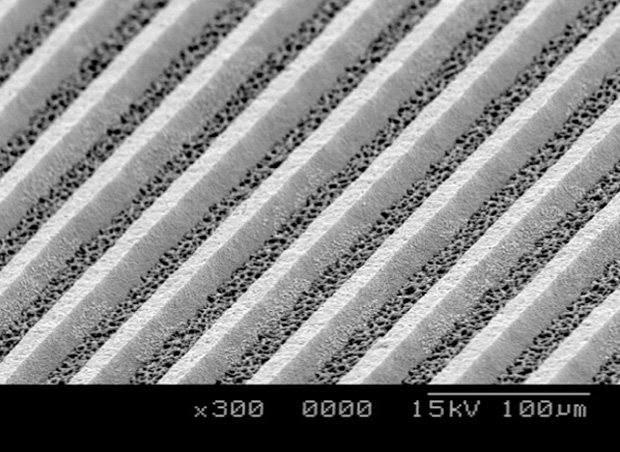

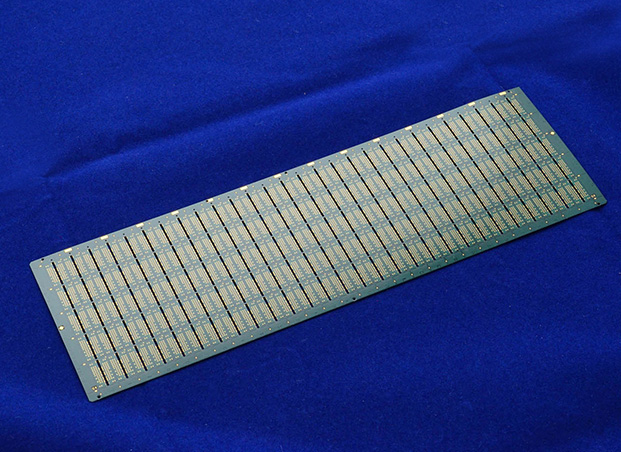

パターンの微細化
L/S=25/25
L/S=35/35
仕様
- 最小ライン&スペース
- 25um/25um

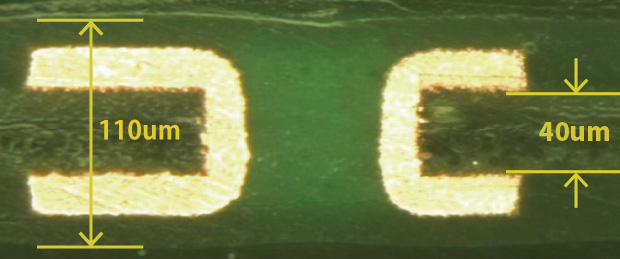

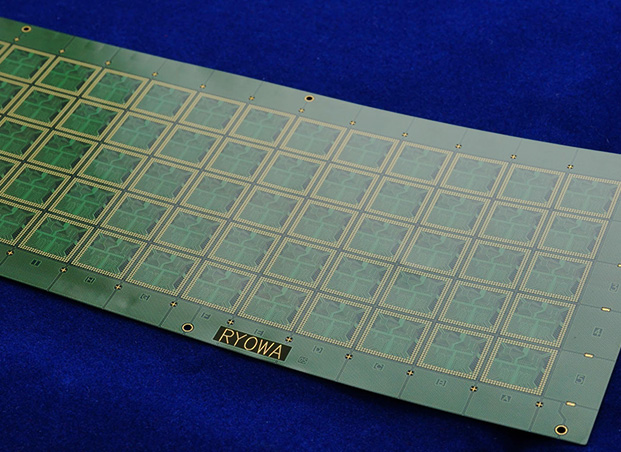

基板の薄型化
仕上り厚み:110um

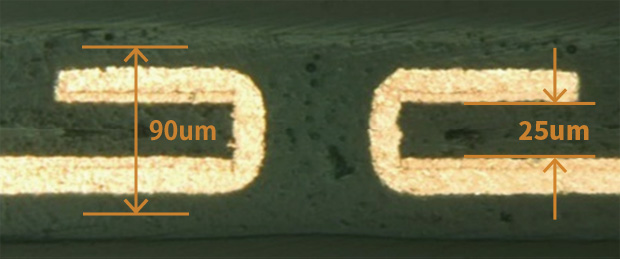

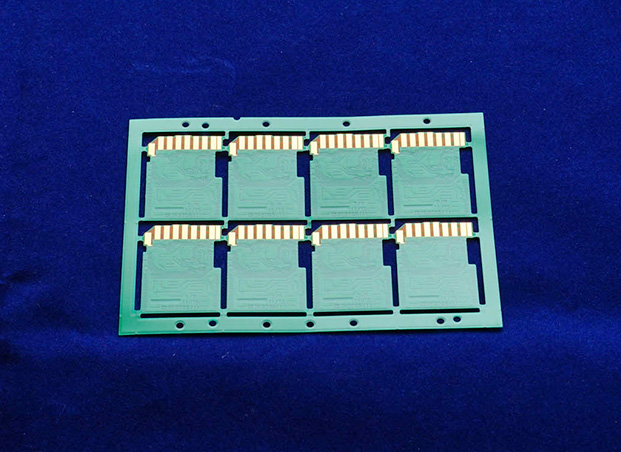

仕上り厚み:90um

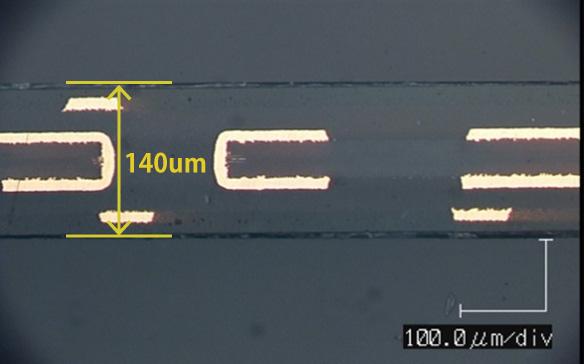

仕上り厚み:140um
仕様
最小仕上り厚み|2層基板:90um/4層基板:140um
標準仕様STANDARD
- 2Layer core:板厚 t=30μm
- 4Layer core:板厚 t=25μm
- 1ピッチ 両面板 50μm
- ライン&スペース 25μm / 25μm
その他、仕様などなんでも、お問合わせください。
